Wyobraź sobie taki scenariusz: Twój zespół projektowy zainwestował setki godzin w modelowanie złożonego obiektu, tylko po to, aby odkryć podczas budowy, że specyfikacje sprzętu i dokumentacja techniczna nie mogą być prawidłowo i skutecznie powiązane z fizycznymi instalacjami. Wszystko to, ponieważ unikalne systemy identyfikatorów nie zostały zaplanowany, a wykonawca nie może łatwo znaleźć, co jest czym i gdzie. Rezultat? Czasochłonne poszukiwanie obiektów i relacji, zamieszanie i opóźnienia projektu.
To powszechne zjawisko pokazuje, dlaczego skuteczne systemy unikalnych identyfikatorów w budownictwie mają kluczowe znaczenie na wszystkich etapach projektu. W tym artykule omówię, jak wdrożyć solidne systemy identyfikacji, które zapobiegają utracie danych w projektach BIM, jednocześnie zwiększając możliwości zarządzania i znacznie zmniejszając marnotrawstwo danych w całym cyklu życia projektu.
Spis treści

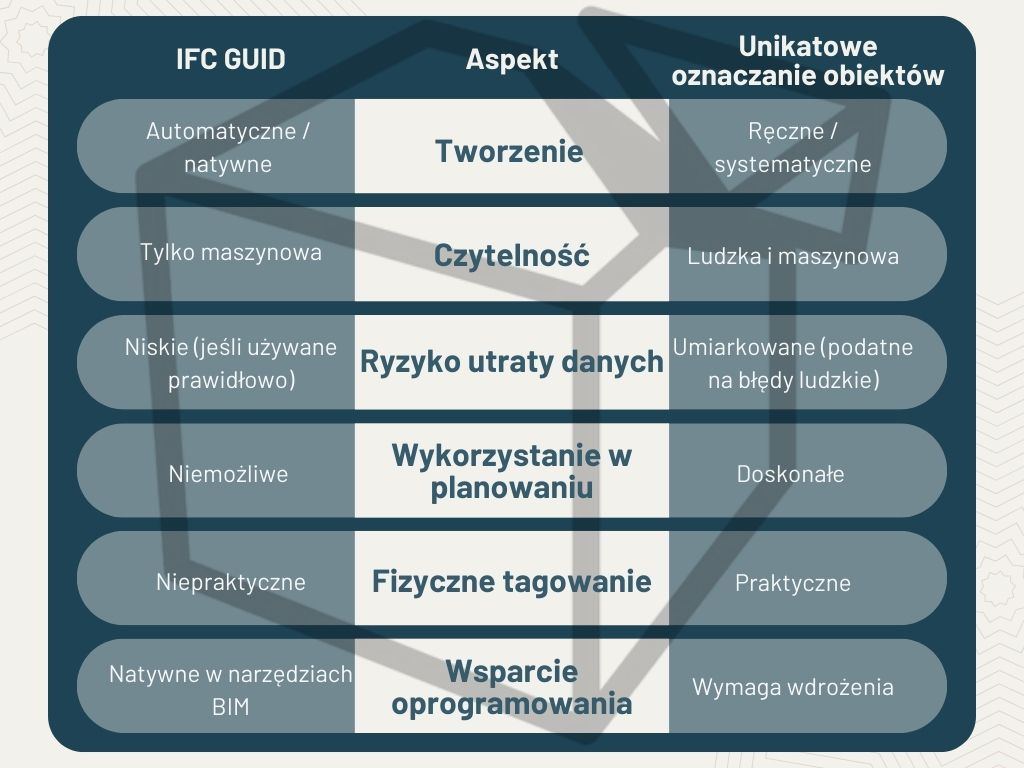

Porównanie podejść
Podstawy skutecznych systemów identyfikatorów
Co składa się na skuteczny system identyfikatorów?
Podstawą zapobiegania utracie danych w projektach BIM jest wybór i wdrożenie odpowiedniego atrybutu, który posłuży jako mechanizm łączący różne źródła danych - zasadniczo, solidny system unikalnych identyfikatorów dla danych budowlanych. W moim poprzednim artykule wspomniałem, że skuteczny system identyfikatorów powinien być:
- Stabilny - pozostaje spójny dla całego projektu
- Unikalny - identyfikuje obiekty bez dwuznaczności
- Przenośny - działa na różnych platformach i etapach projektu
- Odpowiedni do kontekstu - dopasowany do konkretnych potrzeb w zakresie zarządzania danymi
Powszechne systemy identyfikatorów w projektach budowlanych
W zależności od kontekstu projektu, odpowiednie mogą być różne rodzaje systemów identyfikatorów:
- Numery pomieszczeń - idealne dla harmonogramów pomieszczeń i arkuszy danych
- Numery przedmiotów - przydatne podczas planowania wyposażenia i przetargów
- IFC GUID - doskonały dla zaprojektowanych obiektów w modelach cyfrowych
- Unikalne znaczniki obiektów - łączą modele cyfrowe z fizycznymi instalacjami
Przykład:
Jeśli projektant budynku używa arkusza kalkulacyjnego do definiowania numerów pomieszczeń, a następnie architekci używają ich do tworzenia pomieszczeń w oprogramowaniu do modelowania - arkusz kalkulacyjny jest wzorcem dla numerów pomieszczeń i nie powinny się one różnić (chociaż jest to wyjątkowo niestabilna para oprogramowania).
Implementacja GUID IFC
Zrozumienie IFC GUID
Podczas pracy z modelami BIM, implementacja Industry Foundation Classes Global Unique Identifier (IFC GUID) stanowi podstawę do zapobiegania utracie danych w projektach BIM. Ten automatycznie generowany 32-znakowy kod jest przypisywany do każdego obiektu eksportowanego do schematu IFC, służąc jako cyfrowy odcisk palca każdego elementu modelu. Wartość ta jest nieedytowalna, co stanowi dobre zabezpieczenie przed potencjalnymi błędnymi kliknięciami lub niewłaściwym użyciem przez nieświadomych użytkowników.
Kiedy implementacja IFC GUID jest najlepsza
Implementacja IFC GUID doskonale sprawdza się przy łączeniu źródeł danych, które odnoszą się bezpośrednio do obiektów modelu:
- Koordynacja modelu i wykrywanie kolizji
- Integracja z CDE i przeglądarkami modeli
- Komunikacja przez BCF
- Zarządzanie obiektami w oparciu o model
Wskazówki dotyczące wdrażania identyfikatorów IFC GUID
Aby pomyślnie wdrożyć IFC GUID jako część unikalnego systemu identyfikatorów dla konstrukcji:
- Unikaj usuwania i ponownego tworzenia obiektów - generuje to nowe identyfikatory GUID i przerywa istniejące połączenia danych.
- Zrozum działanie eksportu IFC Twojego oprogramowania - niektóre programy regenerują identyfikatory GUID przy każdym eksporcie, chyba że są odpowiednio skonfigurowane.
- Sprawdź, czy nie ma duplikatów - choć rzadko, zduplikowane identyfikatory GUID mogą powodować poważne problemy z integralnością danych i prowadzić do ich utraty.
Ograniczenia implementacji GUID IFC
Ostrzeżenie: Identyfikator GUID IFC staje się problematyczny, gdy dane muszą wykraczać poza przeglądarki modeli lub gdy obiekty fizyczne wymagają identyfikacji.
Implementacja IFC GUID ma istotne wady, które mogą przyczynić się do utraty danych w projektach BIM:
- Nieczytelny dla człowieka (32 losowe znaki)
- Trudne do wdrożenia w przepływach pracy innych niż BIM
- Nie można ustalić przed rozpoczęciem modelowania
- Niepraktyczne do fizycznego znakowania (wyobraź sobie 32-znakową etykietę sprzętu!)
- Różne identyfikatory GUID dla typów i instancji powodują zamieszanie
Podobne alternatywy - „Zamknięty BIM"
Jeśli projekt zdecydował się pozostać w środowisku tylko jednego dostawcy oprogramowania, możliwe jest użycie jego unikalnego identyfikatora zamiast GUID IFC. Jako uproszczony przykład, Revit Element ID wykonuje podobne zadanie jak IFC GUID w środowisku Autodesk.
Idea jest mniej więcej taka sama - dopóki korzystasz z narzędzi dostawcy, wszystko działa płynnie. Gdy wyjdziesz poza nie - bariery, które napotykasz, są jeszcze wyższe.
Unikatowe oznaczanie obiektów: Fizyczne połączenie
Czym jest unikalne oznaczanie obiektów?
Unikalne systemy oznaczania obiektów wykorzystują ustrukturyzowane, czytelne dla człowieka kody, które identyfikują elementy w całym cyklu życia projektu. W przeciwieństwie do identyfikatorów IFC GUID, te systemy identyfikatorów są celowo zaprojektowane do pracy zarówno w środowisku cyfrowym, jak i fizycznym, pomagając zapobiegać utracie danych w projektach BIM, gdy są prawidłowo wdrożone.
Sporą część wiedzy na temat unikalnego kodowania obiektów omówiłem już w tych artykułach:
- Unikalne kodowanie obiektów - właściwość wiążąca projekt, budowę i eksploatację
- Unikalne kodowanie obiektów - jakie są wyzwania i jak im sprostać?
Zalecam przeczytanie ich przed kontynuowaniem poniżej. Dzięki temu wszystko stanie się bardziej przejrzyste.
Kiedy tagowanie obiektów działa najlepiej
Unikalne tagowanie obiektów wyróżnia się w następujących scenariuszach:
- Wczesne planowanie projektu (przed modelowaniem)
- Specyfikacja i zakupy sprzętu
- Budowa i instalacja
- Testowanie i uruchomienie
- Zarządzanie aktywami fizycznymi
Wyzwania związane z wdrożeniem
Chociaż tagowanie obiektów jest skuteczne w utrzymywaniu przepływu danych, wymaga ono:
- Spójnego stosowania przez wszystkich interesariuszy projektu
- Ścisłego przestrzegania konwencji nazewnictwa
- Regularnej walidacji w celu zapobiegania duplikatom lub błędom
- Starannego planowania struktury tagowania przed wdrożeniem
- Czasami ręcznej wymiany danych między poszczególnymi programami
Podejście łączone: Maksymalizacja integralności danych
W przypadku najbardziej złożonych projektów budowlanych optymalny system unikalnych identyfikatorów łączy oba podejścia:
- Wdrożenie identyfikatorów IFC GUID do koordynacji modeli cyfrowych, wykrywania kolizji i zadań zawartych w przeglądarkach modeli. Zapewnia prawidłowe zarządzanie modelem w celu szybkiej identyfikacji zmian obiektów.
- Opracowanie systemów oznaczania obiektów (lub wykorzystanie istniejącej klasyfikacji) do planowania, zakupów, identyfikacji na miejscu i łączenika pomiędzy światem cyfrowym i fizycznym.
Przewodnik wdrażania systemu unikalnych identyfikatorów
Wczesne etapy projektu
- Ustanowienie struktury oznaczania obiektów i konwencji nazewnictwa. Możesz polegać na istniejących standardach klasyfikacji obiektów.
- Udokumentuj je w planie realizacji projektu BIM z jasnym scenariuszem do wykonania przez każdego z interesariuszy.
- Utwórz unikalne pola danych ID w każdym oprogramowaniu używanym do wymiany danych obiektów.
- Przeszkol członków zespołu w zakresie zasad i protokołów systemu identyfikatorów.
Rozwój projektu
- Wdrożenie tagowania w elementach modelu
- Ustanowienie procedur walidacji w celu zapobiegania błędom danych
- Tworzenie procesów synchronizacji znaczników między różnymi modelami i oprogramowaniem
Budowa do etapu przekazania do użytkowania
- Używanie znaczników dla fizycznych elementów identyfikacyjnych na miejscu (zgodnie z wymaganiami właściciela budynku)
- Utrzymywanie relacji między znacznikami dla różnych źródeł
- Zapobieganie zmianom danych na tym późnym etapie rozwoju projektu
- Łączenie dokumentów z identyfikatorami w procesie przekazania
Najczęstsze błędy
- Zaczynanie bez planu - Wdrażanie systemów identyfikacji w połowie projektu powoduje ogromny ból głowy.
- Niespójne zastosowanie - różne zespoły stosujące różne podejścia prowadzą do rozbieżnych danych.
- Nadmierne komplikowanie tagowania - Niezwykle złożone systemy są podatne na błędy i niespójność.
- Zaniedbanie walidacji - Regularne kontrole pod kątem duplikatów i zgodności są niezbędne do zapobiegania utracie danych w projektach BIM.
Wnioski
Skuteczne systemy unikalnych identyfikatorów dla budownictwa wymagają przemyślanego wdrożenia odpowiednich podejść. Rozumiejąc mocne strony i ograniczenia zarówno implementacji IFC GUID, jak i unikalnego tagowania obiektów, można stworzyć solidny system, który zapobiega utracie danych w projektach BIM od wczesnego planowania po zarządzanie obiektem.
Celem nie jest wybranie jednego podejścia, ale wdrożenie uzupełniających się systemów, które wspierają specyficzne wymagania projektu na wszystkich jego etapach. Dzięki odpowiedniemu planowaniu i wykonaniu unikniesz kosztownych przeróbek i zamieszania, które nękają projekty ze słabymi strategiami zarządzania danymi.
Jakiego podejścia do identyfikacji używasz w swoich projektach? Czy napotkałeś wyzwania związane z zapobieganiem utracie danych na różnych etapach projektu? Podziel się swoimi doświadczeniami w komentarzach!
