Ten praktyczny post pokaże Ci krok po kroku, jak stworzyć pierwsze skrypty automatyzujące pracę w Tekla Structures za pomocą Grasshoppera. Zapomnij o mozolnych, powtarzalnych zadaniach – nasze rozwiązania są proste, skuteczne i od razu gotowe do użycia. Jeśli dopiero zaczynasz przygodę z programowaniem lub chcesz szybko usprawnić swoje modele w Tekli, ten artykuł będzie dla Ciebie doskonałym punktem startowym.
Table of Contents
Od czego zacząć automatyzację w Tekla Structures
1. Pierwsze kroki
1.1. Instalacja
Nigdy wcześniej nie korzystałeś z Grasshoppera ani Tekli? Spokojnie — przygotowaliśmy prosty film instruktażowy krok po kroku, który pokaże Ci, jak pobrać i poprawnie zainstalować Rhino, Grasshoppera oraz Tekla Structures. Uniknij typowych błędów i zacznij z dobrze skonfigurowanym środowiskiem.
1.2. Komponenty Tekla Live Link w Grasshopperze
Grasshopper oferuje wiele komponentów, ale nie musisz znać ich wszystkich na start. Skup się na tych, które faktycznie przydadzą Ci się w codziennej pracy. Przygotowaliśmy listę 12 kluczowych komponentów Tekla Live Link, które regularnie wykorzystasz do automatyzacji modeli w Tekli.
2. Prosta automatyzacja wyboru elementów
2.1. Automatyzacja filtrów wyboru
Komponent Object Pipeline to jedno z najbardziej praktycznych narzędzi w Grasshopperze dla Tekli. Umożliwia szybki wybór konkretnych elementów na podstawie zdefiniowanych filtrów.
Aby było jeszcze łatwiej, przygotowaliśmy prosty skrypt w Pythonie — wystarczy, że podasz dane filtra, ścieżkę do modelu Tekla i nazwę filtra. Skrypt automatycznie utworzy gotowy do użycia plik filtra.
2.2. Automatyczne tworzenie faz projektu
Pracujesz nad projektem z wieloma fazami? Nasz prosty skrypt w C# pozwala na automatyczne ich utworzenie. Wystarczy, że przygotujesz listę w formacie:
NUMBER|Phase Name|Comment
Uwaga: Dostosuj ścieżki do swojej instalacji Tekla Structures.
Wskazówka: W Rhino 8 możesz ustawić odniesienia do odpowiedniej ścieżki instalacyjnej Tekla Structures. Upewnij się, że wskazujesz właściwy folder.
Przykład:
using System;
#r “C:\Program Files\Tekla Structures\2025.0\bin\Tekla.Structures.dll”
#r “C:\Program Files\Tekla Structures\2025.0\bin\Tekla.Structures.Model.dll”
#r “C:\Program Files\Tekla Structures\2025.0\bin\Tekla.Structures.Drawing.dll”
3. Automatyzacja wyświetlania obiektów w Tekla Structures
3.1. Sortowanie numeracji elementów według polilinii
Domyślny system numeracji w Tekli bywa frustrujący. Zyskaj nad nim pełną kontrolę! Dzięki skryptowi Grasshopper wystarczy, że zaznaczysz elementy w Tekli i narysujesz polilinię, aby określić kierunek numeracji. Szybko, efektywnie i bez stresu.
4. Proste modyfikacje obiektów w Tekla Structures
4.1. Modyfikacja długości pali
Ujednolicenie długości elementów, takich jak pale czy zbrojenie, upraszcza zamówienia i zmniejsza ryzyko problemów produkcyjnych. Nasz skrypt automatycznie sprawdza długości pali, zaokrągla je do określonych wartości tolerancji i w razie potrzeby je koryguje. Oszczędzasz czas i unikasz żmudnych poprawek.
4.2. Wybieranie belek według kierunku
Szukasz prostego sposobu, by wybrać belki biegnące w konkretnym kierunku? Nasz skrypt pozwala łatwo filtrować belki według kierunku X lub Y. Utrzymuj model w porządku — bez ręcznego sortowania.
5. Automatyzacja Atrybutów Użytkownika (UDA) w Tekla Structures
Ręczne ustawianie UDA to strata czasu. Dzięki Grasshopperowi możesz w pełni zautomatyzować ten proces. Wartości możesz wprowadzać bezpośrednio w Grasshopperze lub zaimportować je z Excela albo prostego pliku tekstowego.
Dowiesz się nie tylko, jak tworzyć obiekty, ale też jak je organizować i opisywać — w pełni automatycznie. Dzięki temu Twoje modele w Tekli będą nie tylko poprawne, ale i znacznie bardziej inteligentne.
Podsumowanie

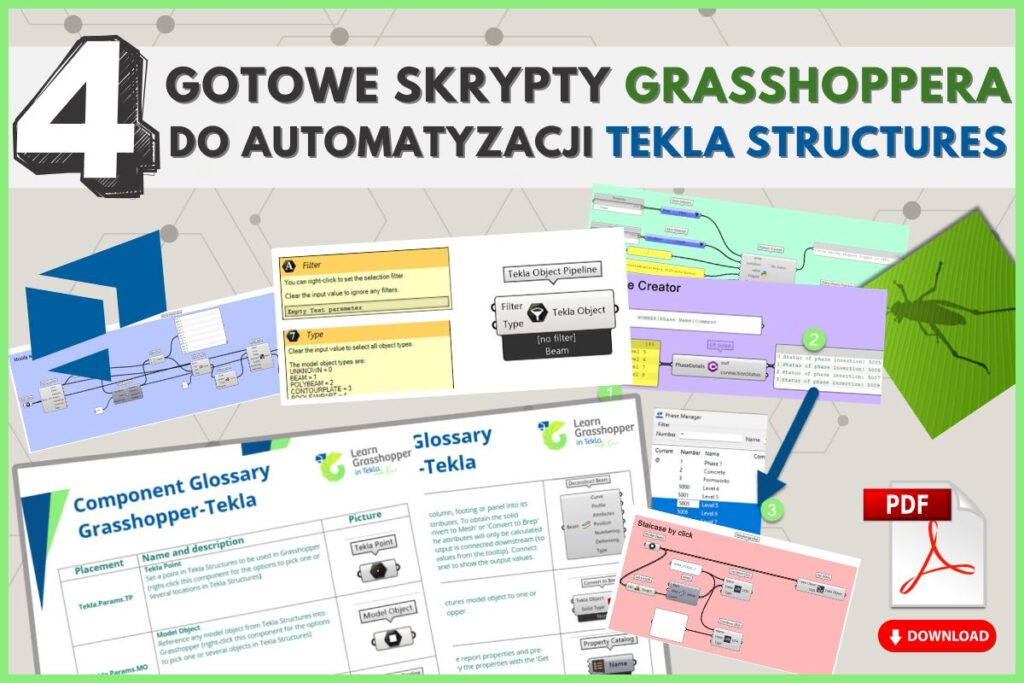

Wszystkie wspomniane skrypty Grasshoppera możesz pobrać w ramach materiałów z naszej masterklasy. Obejrzyj pełne nagranie, pobierz pliki i zacznij automatyzować swoją pracę w Tekla Structures — bez zbędnych komplikacji.
Uczyń swój workflow szybszym, mądrzejszym i przyjemniejszym — zacznij automatyzować Teklę już dziś!
